La precisión, la pureza y el control de la presión son los héroes anónimos de la fabricación de productos electrónicos de alta confiabilidad. Cuando dispensa adhesivos conductores, pegamento rojo SMT o encapsulantes curables por UV en una línea de ensamblaje de alta velocidad, el hardware que contiene el fluido es tan crítico como la formulación química misma. El embalaje deficiente introduce aire atrapado, deriva de la viscosidad y obstrucción de las boquillas, los modos de falla exactos que descarrilan las líneas de tecnología de montaje en superficie (SMT).
Diseñado para una dispensación de precisión, el cilindro de pegamento de plástico antiguo estilo estadounidense de Contriu cierra la brecha entre el rendimiento de productos químicos sin procesar y una ejecución de dispensación consistente.
1. Anatomía de la precisión: por qué el diseño del "antiguo estilo estadounidense" domina las líneas SMT
La configuración "Antiguo estilo estadounidense" sigue siendo un punto de referencia estándar de la industria para la dosificación neumática de fluidos debido a su robusta integridad del sello neumático y su compatibilidad universal con conjuntos de adaptadores estándar, líneas de aire y robots dispensadores automatizados.
● Estabilidad de la rosca y estanqueidad al aire: Con roscas robustas y moldeadas con precisión, los cilindros Contriu evitan fugas de presión bajo altos pulsos de aire. Esto garantiza una entrega volumétrica constante, inyección tras inyección.
● Suavidad de las paredes y reducción de cizallamiento: Las paredes internas del barril se someten a un tratamiento de pulido secundario avanzado. Esto minimiza la tensión de corte del fluido, evitando que los líquidos muy llenos, como los adhesivos conductores y los materiales de interfaz térmica (TIM), se separen durante la extrusión a alta presión.
● Precisión de tiro cero: el diámetro interior mantiene una tolerancia cilíndrica estricta de arriba a abajo, lo que garantiza que el pistón del limpiador se mueva suavemente sin atraparse ni provocar microespacios de aire.
2. Ingeniería de materiales y colores: combinación de la química con la protección contra la luz y los rayos UV
Los diferentes adhesivos de encapsulación electrónica reaccionan negativamente a la luz ambiental, la humedad y la lixiviación química. Los cilindros Contriu están diseñados en grados de materiales específicos para proteger las formulaciones sensibles.

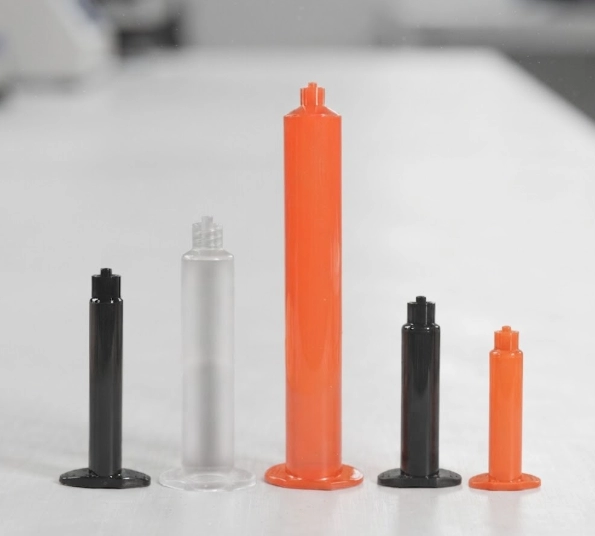

Color/material del cilindro | Química objetivo y aplicaciones | Beneficio funcional clave |
Claro / Transparente | Fundentes de uso general, lubricantes, pinturas conformadas y epoxis no sensibles a la luz. | Permite a los operadores monitorear los niveles de fluidos visualmente en tiempo real y verificar si hay burbujas de aire. |
Ámbar (bloqueo de rayos UV) | Protección general contra los rayos UV, siliconas sensibles a la humedad y cianoacrilatos fotocurables. | Bloquea las longitudes de onda ultravioleta dañinas y al mismo tiempo permite realizar comprobaciones de luz ambiental de baja energía. (Nota: No se recomienda para el almacenamiento a largo plazo de resinas UV activas). |
Negro (opaco / hermético a la luz) | Adhesivos UV, acrílicos estructurales fotopolimerizables y compuestos anaeróbicos sensibles a la luz. | Proporciona bloqueo óptico absoluto para evitar la polimerización prematura o la degradación química dentro del cañón. |
3. Matriz de aplicaciones: optimización de cilindros Contriu para montaje electrónico y SMT
Seleccionar la capacidad del cilindro y el color correctos garantiza una integración perfecta entre diversos flujos de trabajo de empaquetado de semiconductores y SMT.
Tecnología de montaje superficial (SMT) y dosificación de pegamento rojo
Para la dispensación a alta velocidad de adhesivo rojo de montaje en superficie SMT (adhesivos de curado térmico a base de epoxi que se utilizan para sujetar componentes antes de la soldadura por ola), la estabilidad de la presión neumática es primordial. El tamaño constante del cañón de Contriu evita la formación de colas, hilos y gotas satélite.
Encapsulación y encapsulado electrónico
Al dispensar adhesivos de encapsulación electrónica de dos o de una sola pieza alrededor de uniones de cables delicadas, microcontroladores o transformadores, la entrega sin aire es esencial. El uso de cilindros Contriu transparentes o ámbar con pistones de baja fricción garantiza cordones suaves y sin huecos que luego podrían atrapar la humedad.
Adhesivos conductores y fundentes para microsoldadura
Los adhesivos conductores rellenos de plata y los fundentes microelectrónicos exigen una alta resistencia química. Las mezclas vírgenes de polietileno y polipropileno utilizadas en los cilindros Contriu evitan la migración de plastificantes y la corrosión química, protegiendo las propiedades eléctricas de los rellenos conductores.
4. Mejores prácticas para una dispensación sin defectos
Para maximizar el rendimiento de su proceso de dosificación utilizando cilindros Contriu, cumpla con estas pautas técnicas:
● Desaireación centrífuga (giratorio): Centrifugue siempre los cilindros llenos antes de montarlos en el robot para expulsar las burbujas de aire microscópicas atrapadas durante el proceso de llenado.
● Selección adecuada del pistón: haga coincidir la viscosidad del fluido con el tipo correcto de pistón limpiador (por ejemplo, limpiadores planos de ajuste perfecto para fundentes de baja viscosidad versus limpiadores de doble labio para pastas térmicas de alta viscosidad).
● Acondicionamiento de la línea neumática: Asegúrese de que se suministre aire comprimido seco y filtrado al controlador de dosificación para evitar la contaminación por humedad dentro del cilindro.
● Protocolos de almacenamiento: Mantenga los cilindros de color ámbar y negro en ambientes climatizados, evitando picos térmicos directos que podrían alterar la viscosidad del fluido.
Conclusión
Maximizar el rendimiento del primer paso (FPY) en el ensamblaje SMT moderno requiere optimización en cada micronivel de la cadena de producción. Al integrar los cilindros de pegamento Contriu Plastic Old US Style adaptados a sus requisitos químicos específicos, ya sean transparentes, ámbar u negro opaco, elimina las microvariaciones, previene el curado UV prematuro y garantiza una encapsulación electrónica impecable.
