En la fabricación de precisión, una pequeña inconsistencia en la aplicación del adhesivo o del fluido puede crear un problema de producción sorprendentemente costoso. El exceso de material puede contaminar los componentes vecinos, un adhesivo insuficiente puede debilitar la unión y una dosificación inconsistente puede provocar retrabajos o ensamblajes rechazados. A medida que los componentes electrónicos se vuelven más compactos y las líneas de producción automatizadas exigen una mayor repetibilidad, los fabricantes deben prestar más atención al diseño de cada pieza del sistema de suministro de fluido.
Una aguja cónica de precisión personalizada puede ayudar a abordar estos desafíos al hacer coincidir la geometría de la punta dispensadora con el material, la pieza de trabajo y el proceso de producción. Para los fabricantes, el objetivo no es simplemente utilizar una aguja más fina, sino lograr un flujo confiable, una colocación precisa y resultados consistentes en condiciones operativas reales.
1. Por qué las agujas dispensadoras estándar pueden no satisfacer las necesidades de producción
Las agujas dispensadoras estándar son prácticas para aplicaciones generales, pero es posible que una geometría de punta fija no se adapte a todos los adhesivos, componentes o rutas de dispensación. Una aguja que funciona bien con un líquido de baja viscosidad puede crear una resistencia excesiva cuando se usa con un material más espeso. Una boquilla demasiado grande puede depositar un exceso de líquido, mientras que una abertura demasiado pequeña puede aumentar la presión de dispensación o hacer que sea más probable que se obstruya.
Estos problemas son particularmente relevantes en el ensamblaje de productos electrónicos, la unión de precisión, la producción de componentes de automóviles y el sellado industrial. Es posible que los fabricantes necesiten aplicar pequeñas cantidades de epoxi, adhesivo UV, lubricante, pasta de soldadura o sellador sin esparcir el material sobre las superficies cercanas.
Una aguja cónica tiene una punta cónica que se estrecha hacia la salida dispensadora. Dependiendo de su geometría y dimensiones, este diseño puede proporcionar un mejor acceso a áreas confinadas y soportar la colocación controlada de materiales. Sin embargo, la conicidad por sí sola no garantiza la precisión. El diámetro interno, el tamaño de salida, la longitud de la aguja, las propiedades del material y los parámetros de dosificación deben trabajar juntos.
2. Hacer coincidir la geometría de la aguja con el comportamiento del fluido
Uno de los factores de selección más importantes es la viscosidad del fluido. Los líquidos de baja viscosidad fluyen con relativa facilidad, mientras que los adhesivos y pastas de alta viscosidad generalmente requieren mayor fuerza para moverse a través de un pasaje estrecho. Algunos materiales también son sensibles al corte, dependen de la temperatura o tienden a curarse después de la exposición al aire o la luz.
Por lo tanto, elegir una aguja basándose únicamente en su calibre puede dar lugar a resultados inconsistentes. Los ingenieros deben considerar los siguientes factores juntos:
● Diámetro interno y tamaño de salida: influyen en la resistencia al flujo y en la cantidad de material que puede pasar a través de la punta.
● Geometría cónica: la transición hacia la salida afecta la trayectoria del flujo interno y debe adaptarse al material y al patrón de dosificación requerido.
● Longitud de la aguja: los recorridos de fluido más largos pueden aumentar la resistencia y afectar la respuesta durante la dosificación.
● Compatibilidad del material: La aguja y sus componentes de conexión deben resistir las propiedades químicas del fluido.
● Presión de dispensación y tiempo de ciclo: La geometría seleccionada debe funcionar dentro de los límites prácticos de presión y sincronización del equipo.
Es esencial realizar pruebas con el material de producción real. Un diseño que funciona bien con un líquido de referencia puede comportarse de manera diferente con una formulación epoxi cargada, un adhesivo de curado rápido o una formulación abrasiva.
3. Reducción de defectos en la dispensación automatizada
La producción automatizada depende de resultados repetibles en miles de ciclos de dosificación. Incluso una variación mínima en la salida, la conexión o la superficie interna puede contribuir a depósitos inconsistentes, goteo, hilos o acumulación de material en la punta.
Al diagnosticar estos problemas, los fabricantes deben mirar más allá de la propia aguja. La presión de dosificación, la sincronización de las válvulas, la temperatura del fluido, la edad del material, la distancia entre la boquilla y la pieza de trabajo y los ajustes de succión pueden afectar el depósito final. Un cambio de aguja puede ayudar, pero debe evaluarse como parte del proceso completo de dispensación.

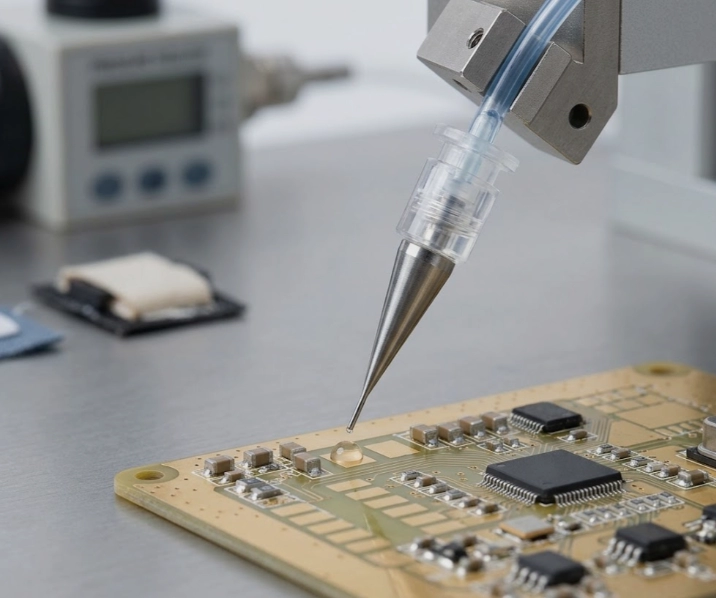

Por ejemplo, al aplicar adhesivo cerca de componentes electrónicos pequeños, una punta cónica adecuada puede ayudar a los operadores a llegar a espacios estrechos y al mismo tiempo limitar el contacto innecesario con piezas adyacentes. En la unión de precisión, la geometría de salida correcta también puede ayudar a controlar la colocación de las perlas. El resultado aún depende de la validación del proceso y de la configuración consistente del equipo.
Los equipos de producción deben realizar un seguimiento de las dimensiones del depósito, la precisión de la colocación, la frecuencia de los defectos y los intervalos de limpieza durante las pruebas. Estas mediciones proporcionan una base más sólida para elegir una aguja que la simple inspección visual.
4. Cuando vale la pena personalizar
Vale la pena considerar la personalización cuando las agujas estándar repetidamente no cumplen con los requisitos del proceso o cuando cambiar el dispositivo de producción sería más costoso que adaptar el componente dispensador.
Se puede especificar una aguja cónica de precisión personalizada según la longitud requerida, las dimensiones de salida, la geometría cónica, el tipo de conexión y el espacio de instalación disponible. Para equipos automatizados, la consistencia dimensional es especialmente importante porque la ruta de dosificación y las coordenadas programadas están diseñadas alrededor de una geometría de herramienta definida.
Antes de solicitar un diseño personalizado, los compradores deben preparar una especificación práctica: el nombre del fluido y el rango de viscosidad, el tamaño del depósito objetivo, la geometría del sustrato, la presión de dispensación, la frecuencia del ciclo, la conexión requerida y cualquier condición química o ambiental relevante. Piezas de muestra, dibujos y fotografías de la aplicación pueden ayudar a aclarar las limitaciones.
Luego, las pruebas del prototipo deben verificar la consistencia del flujo, las fugas, la repetibilidad de la dosificación y la compatibilidad con el equipo existente. La personalización debería resolver un problema de producción documentado en lugar de introducir una complejidad innecesaria.
5. Elegir un socio de fabricación para lograr coherencia a largo plazo
Una aguja que funciona bien en una sola prueba también debe seguir siendo adecuada para la producción repetida. Los compradores deben evaluar el control dimensional, la trazabilidad del material cuando sea necesario, la confiabilidad de la conexión, la consistencia de los lotes y la capacidad del proveedor para comprender los requisitos específicos de la aplicación.
Contriu suministra componentes de dosificación industrial, incluidas agujas dosificadoras cónicas y otras soluciones de suministro de fluidos de precisión. Su gama de productos industriales sirve para aplicaciones donde la geometría de la aguja y la compatibilidad del equipo son consideraciones importantes. Los compradores que evalúen una aguja cónica de precisión personalizada deben confirmar las especificaciones disponibles y discutir el fluido previsto, las condiciones operativas y las dimensiones requeridas con el proveedor.
El proceso de evaluación correcto considera el desempeño total de la producción, no solo el precio de compra. La dosificación confiable puede ayudar a reducir el desperdicio de material, las interrupciones en la limpieza y los retrabajos evitables, siempre que la aguja se adapte adecuadamente al proceso.
Conclusión
Las agujas cónicas de precisión personalizadas son más útiles cuando los fabricantes necesitan un mejor control sobre la colocación de fluidos, el acceso a áreas restringidas o la compatibilidad con una configuración de producción específica. Su rendimiento depende de algo más que la forma de la punta: el comportamiento del fluido, las dimensiones de salida, la configuración del equipo y la consistencia de la fabricación influyen en el resultado.
Al definir claramente el problema de dosificación y validar la aguja en condiciones de producción reales, los fabricantes pueden tomar decisiones más informadas, mejorar la repetibilidad del proceso y reducir los defectos evitables. Para aplicaciones que no pueden abordarse de manera efectiva con especificaciones estándar, se puede considerar a Contriu como proveedor para discutir los requisitos de agujas de dosificación específicos de la aplicación.
